Termikaj Bildaj Fotiloj Klarigitaj

Termokameraoj estas aparatoj, kiuj tradukas varmon (varmon) en videblan lumon por analizi specifan objekton aŭ scenon. La produktita bildo estas konata kiel termogramo kaj estas analizita per procezo nomata termografio. Termokameraoj estas sofistikaj aparatoj, kiuj prilaboras la kaptitan bildon kaj montras ĝin sur ekrano. Ĉi tiuj bildoj povas esti uzataj por tuja diagnozo aŭ prilaboritaj per specialigita programaro por plia taksado, precizeco kaj raportado. Termokameraoj levas la mezuradon de temperaturo al la sekva nivelo; anstataŭ ricevi nombron por la temperaturo, vi ricevas bildon montrantan la temperaturdiferencojn de surfaco.

Kion vidas termikaj bildigaj fotiloj?
Videbla lumo estas tio, kion ni vidas ĉirkaŭ ni ĉiutage. Ĝi estas la sola parto de la elektromagneta spektro, kiun ni povas vidi. Videbla lumo okupas nur malgrandan areon en la elektromagneta spektro kaj infraruĝa radiado (IR) reprezentas pli grandan procenton. Se ni volas vidi, kio okazas en aliaj partoj de la spektro, ni bezonas specialan ekipaĵon.
Ĉiuj objektoj sorbas, reflektas kaj kelkfoje transdonas energion je malsamaj niveloj. Malsamaj materialoj elsendas varmon aŭ malvarman energion je malsamaj rapidoj. Estas ĉi tiu energio, kiu povas esti detektita per infraruĝa ekipaĵo kaj montrata kiel bildoj.

Aplikoj kaj Uzoj de Termikaj Bildigaj Fotiloj
Origine evoluigitaj por milita uzo dum la Korea Milito, termikaj bildigaj fotiloj migris al aliaj kampoj kaj trovis multajn uzojn. Fajrobrigadistoj uzas ilin por vidi tra fumo, trovi homojn kaj lokalizi fajropunktojn. Policoj uzas la teknologion por administri gvatagadojn, lokalizi kaj aresti suspektatojn, esplori krimlokojn kaj fari serĉ- kaj savoperaciojn. Teknikistoj pri alttensia prizorgado lokalizas trovarmiĝantajn juntojn kaj partojn por elimini eblajn paneojn. Kie termoizolado difektiĝas, konstruteknikistoj povas vidi varmolikojn por plibonigi la efikecon de malvarmigo aŭ hejtado. Fiziologiaj agadoj, kiel febro, ĉe homoj kaj aliaj varmsangaj bestoj ankaŭ povas esti monitoritaj per termografia bildigo. Ili ankaŭ estas oftaj iloj uzataj de dom-inspektistoj.

Trajtoj de Termikaj Bildigaj Fotiloj
Termikaj fotiloj aĉeteblas kun la minimuma nombro da funkcioj, kiuj nur legas la temperaturon de la fiksaj centraj kruc-hararoj sur la ekrano, aŭ kun pluraj funkcioj, kiuj permesas al la uzanto elekti plurajn moveblajn kruc-hararojn kaj fari komparojn inter ili por montri la altajn, malaltajn kaj averaĝajn temperaturojn sur la ekrano. Termikaj fotiloj havas uzanto-elekteblajn plurajn kolorpaletrojn, kiel ekzemple nigra/blanka, fera aŭ ĉielarka. La fera paletro estas plej ofte uzata de dom-inspektistoj. La nigra/blanka paletro helpas identigi detalojn sur bildo, kaj la ĉielarka paletro havas la plej bonan termikan sentemon por montri la diferencojn en temperaturo. Vidu specimenajn bildojn sube de kelkaj kolorpaletroj.

Kion serĉi en termika bildiga fotilo
Ekzistas pluraj komponantoj, kiuj kontribuas kaj al la kvalito kaj al la kosto de termikaj kameraoj. La du plej gravaj faktoroj estas la detektila rezolucio kaj la termika sentiveco.
La detektila rezolucio priskribas la nombron da pikseloj. La plej oftaj rezolucioj estas 160 x 120, 320 x 240 kaj 640 x 480 pikseloj. Detektilo de 320 x 240 produktas bildon konsistantan el 76,800 76,800 pikseloj. Ĉar ĉiu pikselo havas asociitan temperaturon, kiu estas XNUMX XNUMX temperaturpunktoj. Pli altaj rezolucioj ankaŭ produktas videble pli klarajn bildojn.
Termika sentemeco estas la plej malgranda temperaturdiferenco, kiun la fotilo povas detekti. Sentemeco de 0.05° signifas, ke la fotilo povas distingi inter du surfacoj kun nur kvincentonoj de grado da temperaturdiferenco.
Alia grava faktoro konsiderinda estas la temperaturintervalo de la termokamerao. La intervalo indikas la minimumajn kaj maksimumajn temperaturojn, kiujn la kamerao povas mezuri (-4°C ĝis 2200°C estas tipe).
Por akiri la plej bonan termikan bildon por analizi, estas kvar alĝustigoj, kiujn oni povas fari al plej multaj fotiloj: fokuso, ŝanĝoj en emisiveca agordo, ŝanĝoj en reflekta temperaturagordo kaj termika agordo. Ĉiu el ĉi tiuj alĝustigoj devas esti konsiderata dum elektado de termika fotilo.
Same kiel ĉe norma fotilo, la lenso de la termikaj fotiloj devas esti enfokusigita por plibonigi la klarecon de la bildo. Plej multaj fotiloj povas esti enfokusigitaj per turnado de la lenso. Pli sofistikaj fotiloj havas puŝbutonan fokuson.
Emisiveco estas la kvanto de radiado elsendita de objekto kompare kun tiu de perfekta elsendanto de radiado kiam ambaŭ estas je la sama temperaturo. Alĝustigi la emisvecon estas grava kiam oni faras temperaturmezuradojn aŭ kiam oni komparas la temperaturojn de du malsamaj objektoj. Ne ĉiuj fotiloj permesas al la uzanto enigi reflektan temperaturon.
La agordo de reflekta temperaturo permesas al la uzanto kompensi la temperaturon de ĉirkaŭaj objektoj reflektitan sur objekton. Same kiel emisiemo, reflekta temperaturo estas grava kiam oni faras temperaturmezurojn aŭ komparas la temperaturojn de du objektoj. Ne ĉiuj fotiloj permesas al la uzanto enigi reflektan temperaturon.
Termika agordo de la fotilo implikas alĝustigi la temperaturintervalon, kiun la fotilo vidas dum mana reĝimo. Mana reĝimo permesas al la uzanto alĝustigi la temperaturintervalon al dezirata intervalo, kaj la fotilo ĉiam montros ĉi tiun temperaturintervalon. Uzi la manan reĝimon estas plej bone kiam uzata por elstarigi temperaturdiferencojn de la objekto vidata.

Limigoj de Termikaj Bildigaj Fotiloj
Ĉar termika energio povas esti reflektita de brilaj surfacoj, termikaj fotiloj ne povas vidi tra vitro. Termikaj fotiloj povas esti uzataj por kolekti informojn pri la interno.
 de muro, sed ili ne povas vidi tra muroj. Gravas ankaŭ scii, ke termikaj fotiloj ne estu uzataj kiel la sola decida faktoro, ke problemo ekzistas. Uzado de aliaj instrumentoj ĉiam estu uzata por konfirmi la problemon.

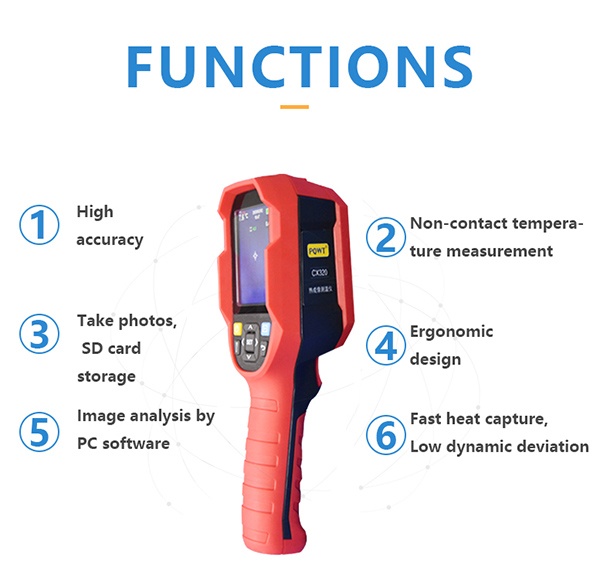

PQWT CX320 Termika Bildiga Fotilo
